YE2-L系列電機

YE2-L鋁殼系列高效率電機的效率指標符合GB18613-2012《中小型三相異步電動機能效限定值及能效等級》中能效3級效率值，滿足我國高效率電動機的效率要求，與IEC60034-30國際電工標準IE2的能效指標相一致。由于YE2-L鋁殼系列高效率電機的外殼及端蓋均采用鋁合金壓鑄件，所以該系列電機具有重量輕、效率高、結構新穎、造型美觀、溫升低、振動小、起動轉矩大等特點。廣泛應用于金屬切削機床、木工機床、泵、風機、農業機械、攪拌機、運輸機械和食品機械等行業。
產品編號
YE2-L
所屬分類
鋁殼電機
1
零售價
0.0
元
市場價
0.0
元
瀏覽量:
0
產品描述

概述
YE2-L鋁殼系列高效率電機的效率指標符合GB18613-2012《中小型三相異步電動機能效限定值及能效等級》中能效3級效率值，滿足我國高效率電動機的效率要求，與IEC60034-30國際電工標準IE2的能效指標相一致。由于YE2-L鋁殼系列高效率電機的外殼及端蓋均采用鋁合金壓鑄件，所以該系列電機具有重量輕、效率高、結構新穎、造型美觀、溫升低、振動小、起動轉矩大等特點。廣泛應用于金屬切削機床、木工機床、泵、風機、農業機械、攪拌機、運輸機械和食品機械等行業。

本系列電動機以連續工作制（S1）為基準的連續定額，額定電壓380V，額定頻率50Hz，3kW及以下規格為Y接法，4kW及以上規格為△接法?？梢园从脩粢笤O(shè)計特殊電壓、頻率及結構電動機，和所要求的具有防潮、防霉、防塵、濕熱帶等特殊環境下使用的電動機。

本系列電動機采用F級絕緣，定子繞組溫升不超過80K，外殼防護等級為IP55，冷卻方式IC411，使用環境溫度隨季節變化而變化，但不高于40℃和不低于-15℃（特殊要求除外），海拔高度不超過1000m。



使用條件
環境溫度：-15℃～40℃
海拔高度：不超過1000m
額定電壓：380V、可選220～760V之間電壓值
額定頻率：50Hz、60Hz
防護等級：IP54、IP55
絕緣等級： F
冷卻方式：IC411
工作方式：S1
接線方法：3kW及以下Y接法，4kW及以上△接法

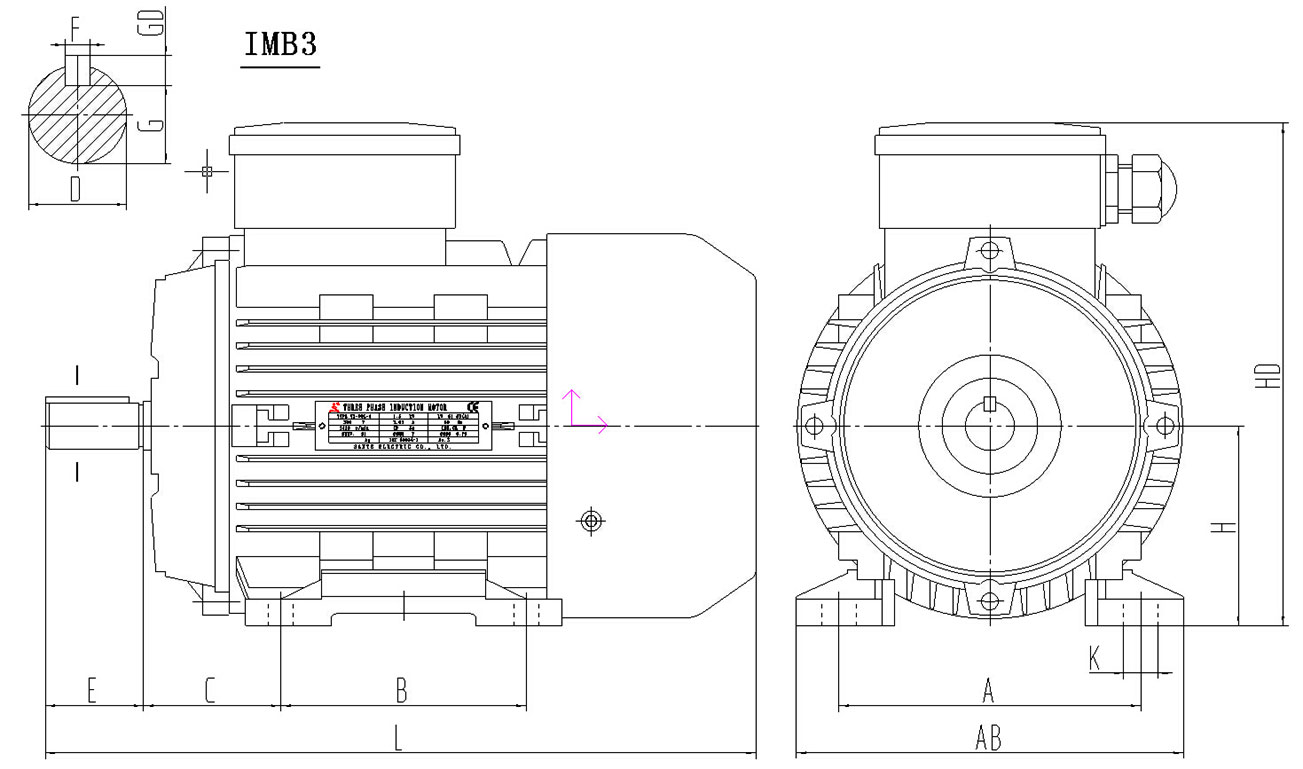

B3外形（頂出線）及安裝尺寸

YE2-L

機座號 極數 安裝尺寸 外形尺寸
H A B C D E F G GD K L AB HD
80M 2、4、6 80 125 100 50 19 40 6 15.5 6 10 295 160 220
90S 2、4、6 90 140 100 56 24 50 8 20 7 10 320 176 245
90L 2、4、6 90 140 125 56 24 50 8 20 7 10 345 176 245
100L 2、4、6 100 160 140 63 28 60 8 24 7 12 385 200 270
112M 2、4、6 112 190 140 70 28 60 8 24 7 12 400 226 300
132S 2、4、6 132 216 140 89 38 80 10 33 8 12 475 262 340
132M 4、6 132 216 178 89 38 80 10 33 8 12 510 262 340

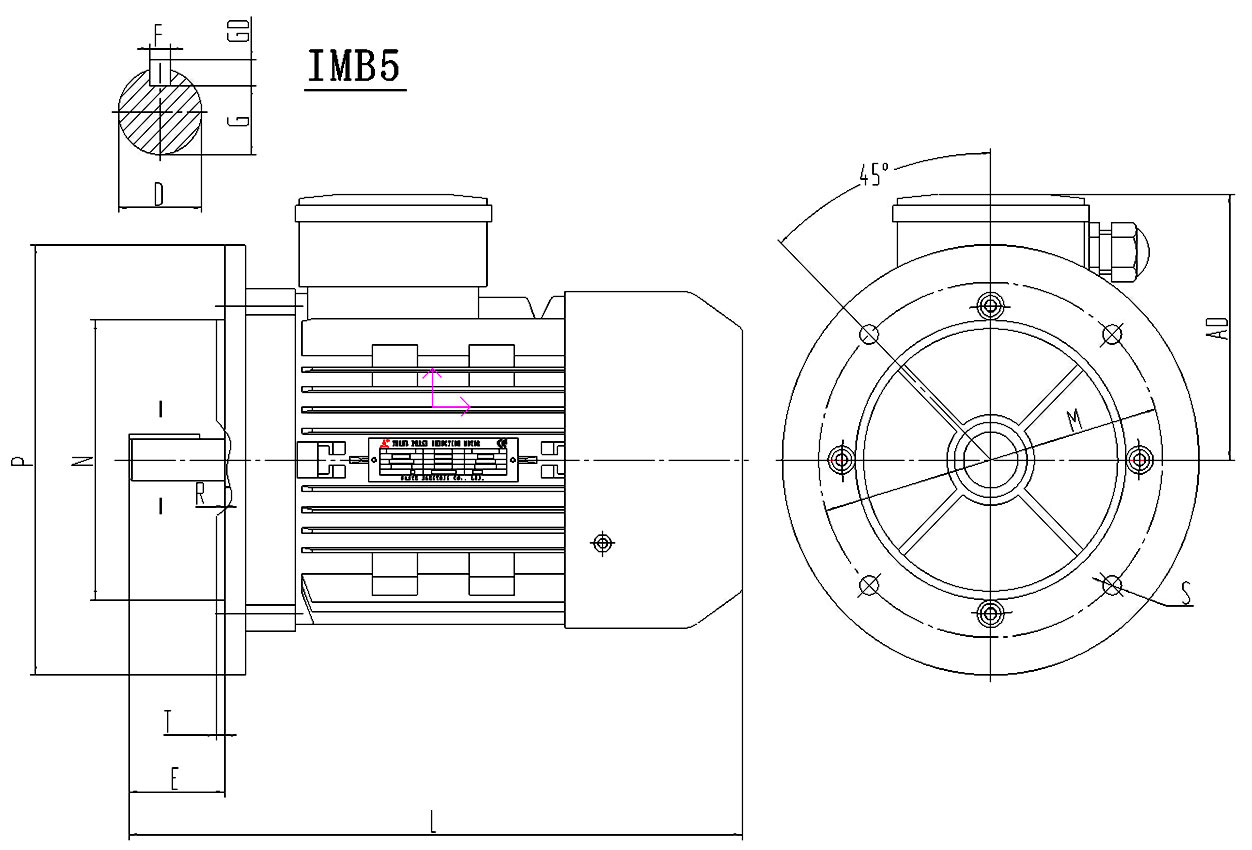

B5外形及安裝尺寸

YE2-L

機座號 極數 安裝尺寸　 外形尺寸
D E F G GD M N R S T L P AD
80M 2、4、6 19 40 6 15.5 6 165 130 0 12 3.5 395 200 140
90S 2、4、6 24 50 8 20 7 165 130 0 12 3.5 320 200 154
90L 2、4、6 24 50 8 20 7 165 130 0 12 3.5 345 200 154
100L 2、4、6 28 60 8 24 7 215 180 0 15 4.0 385 250 171
112M 2、4、6 28 60 8 24 7 215 180 0 15 4.0 400 250 186
132S 2、4、6 38 80 10 33 8 265 230 0 15 4.0 475 300 206
132M 4、6 38 80 10 33 8 265 230 0 15 4.0 510 300 206

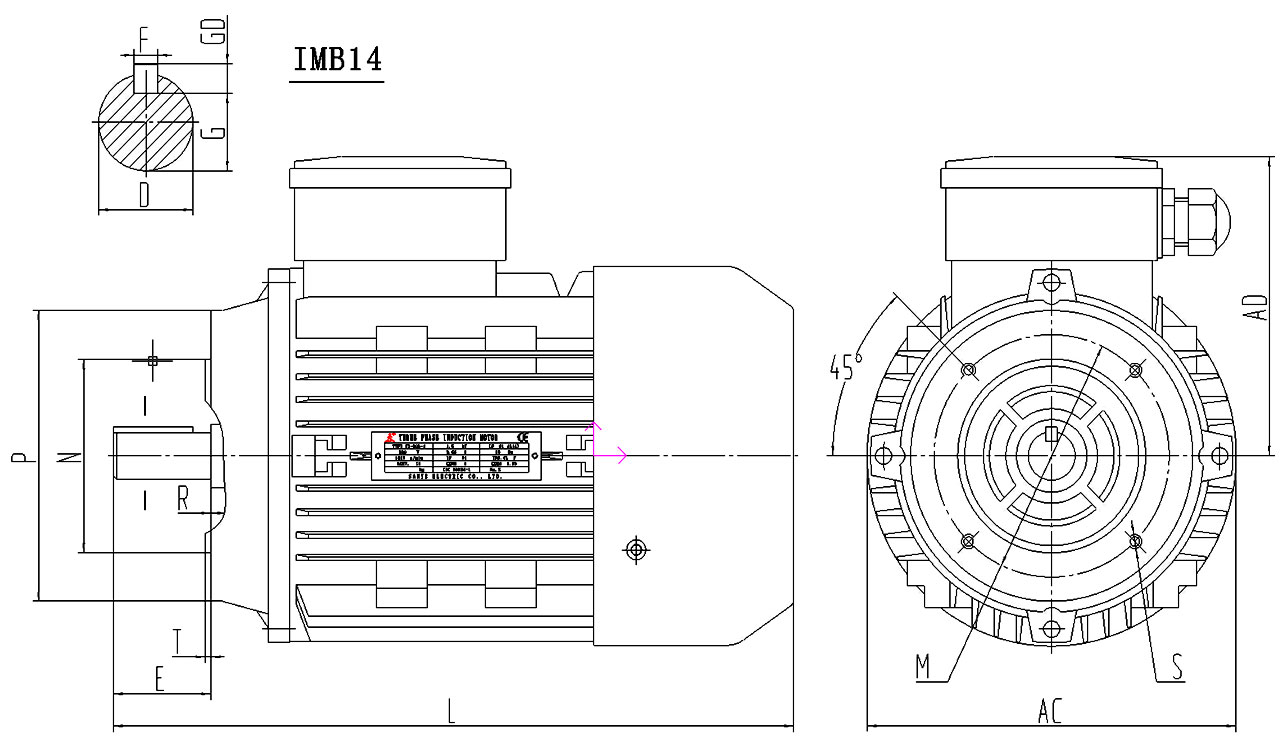

B14外形及安裝尺寸

YE2-L

機座號 極數 安裝尺寸　 外形尺寸
D E F G GD M N R S T L AC AD
80M 2、4、6 19 40 6 15.5 6 100 80 0 M6 3.0 395 172 140
90S 2、4、6 24 50 8 20 7 115 95 0 M8 3.0 320 193 154
90L 2、4、6 24 50 8 20 7 115 95 0 M8 3.0 345 193 154
100L 2、4、6 28 60 8 24 7 130 110 0 M8 3.5 385 215 171
112M 2、4、6 28 60 8 24 7 130 110 0 M8 3.5 400 238 186
132S 2、4、6 38 80 10 33 8 165 130 0 M10 3.5 475 275 206
132M 4、6 38 80 10 33 8 165 130 0 M10 3.5 510 275 206

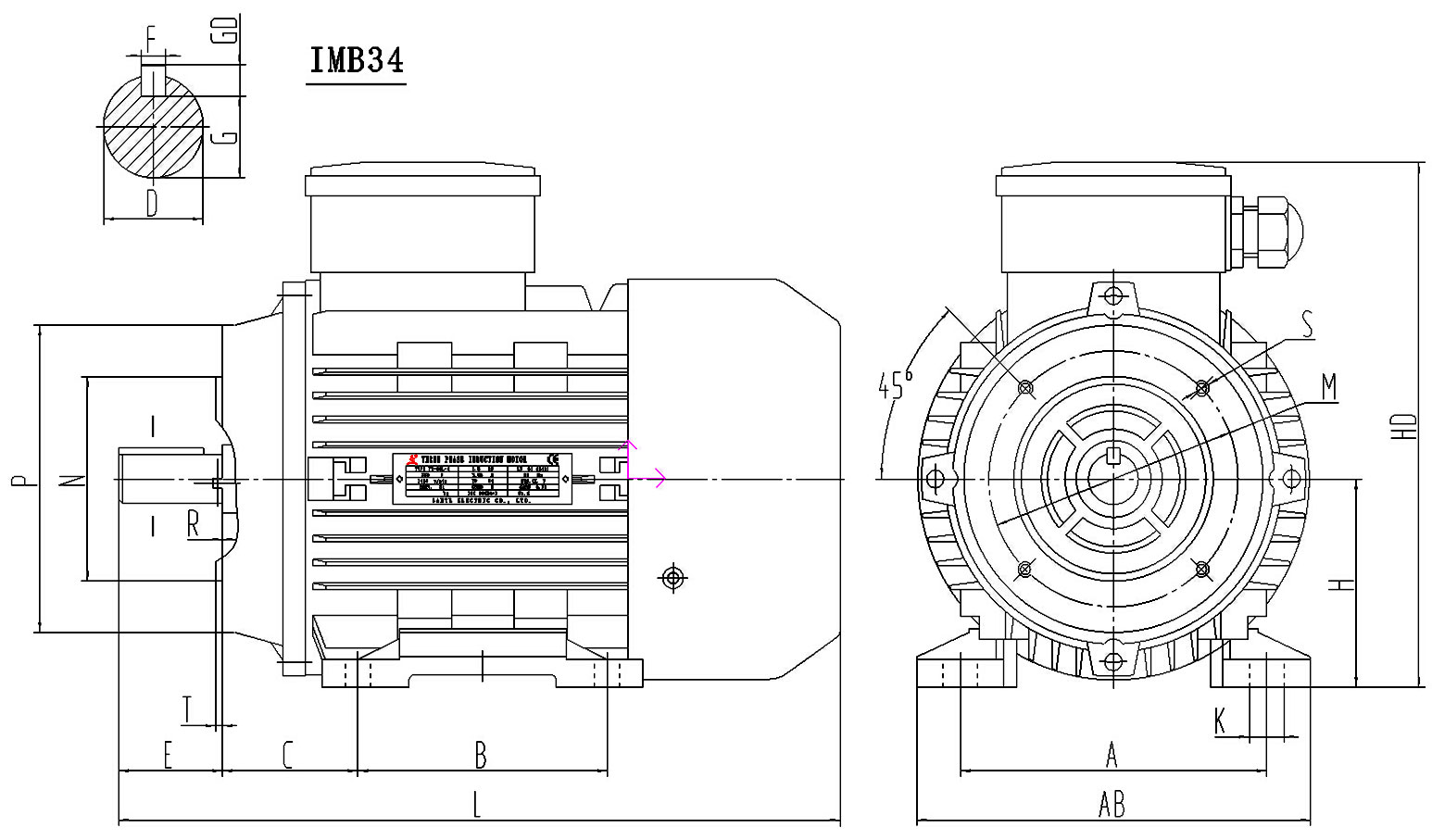

B34外形及安裝尺寸

YE2-L

機座號 極數 安裝尺寸 外形尺寸
H A B C D E F G GD M N R S T L AB HD
80M 2、4、6 80 125 100 50 19 40 6 15.5 6 100 80 0 M6 3.0 395 160 220
90S 2、4、6 90 140 100 56 24 50 8 20 7 115 95 0 M8 3.0 320 176 245
90L 2、4、6 90 140 125 56 24 50 8 20 7 115 95 0 M8 3.0 345 176 245
100L 2、4、6 100 160 140 63 28 60 8 24 7 130 110 0 M8 3.5 385 200 270
112M 2、4、6 112 190 140 70 28 60 8 24 7 130 110 0 M8 3.5 400 226 300
132S 2、4、6 132 216 140 89 38 80 10 33 8 165 130 0 M10 3.5 475 262 340
132M 4、6 132 216 178 89 38 80 10 33 8 165 130 0 M10 3.5 510 262 340



技術參數YE2-L_2p

型號 額定功率 額定電流-A

額定轉矩

N.m

 功率因數

效率（η）

%

額定轉速

r/min

堵轉轉矩

額定轉矩

最大轉矩

額定轉矩

堵轉電流

額定電流
kW HP 380V 400V 415V
YE2-80M1-2L 0.75 1 1.8 1.7 1.6 2.49 0.82 77.4 2860 2.3 2.3 6.8
YE2-80M2-2L 1.1 1.5 2.5 2.4 2.3 3.65 0.83 79.6 2860 2.3 2.3 7.1
YE2-90S-2L 1.5 2 3.3 3.2 3.1 4.95 0.84 81.3 2880 2.3 2.3 7.3
YE2-90L-2L 2.2 3 4.7 4.5 4.3 7.26 0.85 83.2 2880 2.3 2.3 7.6
YE2-100L-2L 3 4 6.2 5.9 5.7 9.90 0.87 84.6 2880 2.2 2.3 7.8
YE2-112M-2L 4 5.5 8.0 7.6 7.4 13.15 0.88 85.8 2890 2.2 2.3 8.1
YE2-132S1-2L 5.5 7.5 10.9 10.4 10.0 18.02 0.88 87.0 2900 2.2 2.3 8.2
YE2-132S2-2L 7.5 10 14.5 13.8 13.3 24.57 0.89 88.1 2900 2.2 2.3 7.8



技術參數YE2-L_4p

型號 額定功率 額定電流-A

額定轉矩

N.m

 功率因數

效率（η）

%

額定轉速

r/min

堵轉轉矩

額定轉矩

最大轉矩

額定轉矩

堵轉電流

額定電流
kW HP 380V 400V 415V
YE2-80M1-4L 0.55 0.75 1.5 1.44 1.39 3.73 0.75 73.5 1400 2.4 2.3 5.2
YE2-80M2-4L 0.75 1 1.9 1.8 1.7 5.09 0.76 79.6 1400 2.3 2.3 6.4
YE2-90S-4L 1.1 1.5 2.7 2.5 2.4 7.41 0.77 81.4 1410 2.3 2.3 6.6
YE2-90L-4L 1.5 2 3.5 3.4 3.2 10.11 0.78 82.8 1410 2.3 2.3 6.7
YE2-100L1-4L 2.2 3 5.0 4.7 4.5 14.62 0.80 84.3 1430 2.3 2.3 7.3
YE2-100L2-4L 3 4 6.6 6.3 6.0 19.93 0.81 85.5 1430 2.3 2.3 7.5
YE2-112M-4L 4 5.5 8.7 8.2 7.9 26.39 0.81 86.6 1440 2.3 2.3 7.5
YE2-132S-4L 5.5 7.5 11.6 11.0 10.6 36.28 0.82 87.7 1440 2.0 2.3 7.5
YE2-132M-4L 7.5 10 15.5 14.7 14.2 49.48 0.83 88.7 1440 2.0 2.3 7.3



技術參數YE2-L_6p

型號 額定功率 額定電流-A

額定轉矩

N.m

 功率因數

效率（η）

%

額定轉速

r/min

堵轉轉矩

額定轉矩

最大轉矩

額定轉矩

堵轉電流

額定電流
kW HP 380V 400V 415V
YE2-80M1-6L 0.37 0.5 1.2 1.12 1.08 3.86 0.70 68.0 910 1.9 2.0 4.7
YE2-80M2-6L 0.55 0.75 1.63 1.55 1.5 5.74 0.72 71.0 910 1.9 2.1 4.7
YE2-90S-6L 0.75 1 2.1 2.0 1.9 7.66 0.71 75.9 930 2.0 2.1 5.8
YE2-90L-6L 1.1 1.5 3.0 2.8 2.7 11.24 0.72 78.1 930 2.0 2.1 5.9
YE2-100L-6L 1.5 2 4.0 3.8 3.6 15.16 0.72 79.8 940 2.0 2.1 5.9
YE2-112M-6L 2.2 3 5.7 5.4 5.2 22.00 0.72 81.8 950 2.0 2.1 6.2
YE2-132S-6L 3 4 7.6 7.2 7.0 29.69 0.72 83.3 960 2.0 2.1 6.4
YE2-132M1-6L 4 5.5 9.7 9.2 8.9 39.58 0.74 84.6 960 2.0 2.1 6.6
YE2-132M2-6L 5.5 7.5 13.0 12.3 11.9 54.43 0.75 86.0 960 2.0 2.1 6.8
